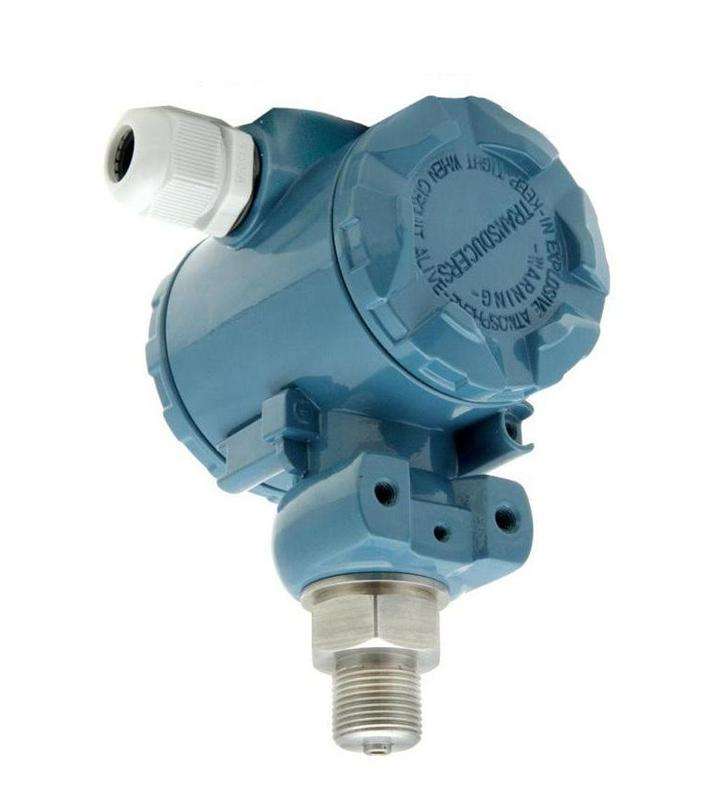

一、產品概況
絕 對壓力變送器可以實現對除氣系統，蒸鎦干塔、蒸發哭和結晶器等的J.D壓力測量，允許在10Mpa下的過壓。絕壓變送器是專業用于真空測量控制的新系列產品，完全解決了真空測量難的問題，廣泛應用在制藥，醫療設備，航空航天，科研，檢漏，自動化設備配套等領域。使用對象：液體、氣體和蒸氣。
絕 對壓力是指直接作用于容器或物體表面的壓力，即物體承受的實際壓力，其零點為J.D真空，符號為PABS（ABS為下標）。包圍在地球表面一層很厚的大氣層對地球表面或表面物體所造成的壓力稱為“大氣壓”，符號為B；用壓力表、真空表、U形管等儀器測出來的壓力叫“表壓力”（又叫相對壓力），“表壓力”以大氣壓力為起點，符號為Pg。
絕 對壓力變送器是我公司引進國外技術和設備生產的新型變送器，關鍵原材料、元器件和零部件均選用進口，整機經過嚴格組裝和測試，該產品具有設計優、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，給使用者耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
二、產品特點
1.準確性高，穩定性好，二線制輸入（特殊可四線制）；
2.固體元件，接插式印刷線路板；小型，重量輕，堅固抗振；
3.量程，零點外部連續可調；正遷移可達500%，負遷移可達600%
4.阻尼可太調；單向過載保護特性好；
5.無機械可動部件，維修工作量少；全系列統一結構，零部件互換性強；
6.接觸介質的膜片材料可選擇；（316L、TAN、HAS-C、MONEL等耐腐蝕材料）
7.防爆結構，全天候使用；智能HART現場總線協議
三、技術參數
使用對象：液體、氣體和蒸汽
測量范圍：0～0.1Kpa至0～40Mpa
輸出信號：4～20mA DC
供電電源：12～45VDC,一般為24V供電
現場顯示：指針式0～100%刻度顯示，LED數碼顯示，LCD液晶顯示可選
防爆等級：隔爆型dIIBT4,本質安全型iaIICT6
準確度：±0.2%、±0.25%、±0.5%
穩定性：六個月內不超過z.ui大量程的基本誤差J.D值
隔離膜片：316不銹鋼、哈氏合金C-276，蒙乃爾合金或膽
排氣/排液閥：316不銹鋼、哈氏合金C，蒙乃爾合金
法蘭和接頭：316不銹鋼、哈氏合金C，蒙乃爾合金
接觸介質O形環：丁腈橡膠，氟橡膠
灌充液：硅油或惰性油
螺栓：316L不銹鋼
殼體材質：低銅鋁合金
引壓連接件：法蘭、NPT1/4,中心距54mm；接頭NPT1/2或M20×1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
信號連接孔：G1/2
四、產品規格
